Bei Beleuchtung geht es nicht nur um Beleuchtung – es handelt sich um ein sorgfältig konstruiertes System, das aus unterschiedlichen, voneinander abhängigen Komponenten besteht. Zu den Kernkomponenten der Beleuchtung gehören Lichtquelle, Leuchte (Leuchte), Vorschaltgerät oder Treiber, Reflektor, Linse oder Diffusor, Gehäuse und Steuerungssystem. Jeder Teil spielt eine spezifische Rolle bei der Bestimmung, wie Licht erzeugt, geformt, verteilt und verwaltet wird. Ganz gleich, ob Sie einen Beleuchtungsplan für Ihr Zuhause entwerfen, einen Gewerberaum einrichten oder Fehler bei einer bestehenden Installation beheben, das Verständnis dieser Teile verschafft Ihnen einen entscheidenden Vorteil.
Die Lichtquelle: Wo alles beginnt
Die Lichtquelle ist die Komponente, die tatsächlich Licht erzeugt. Es ist der erkennbarste Teil eines jeden Beleuchtungssystems und die Technologie dahinter hat sich in den letzten Jahrzehnten dramatisch verändert.
Glühbirnen
Bei der herkömmlichen Glühlampe wird elektrischer Strom durch einen Wolframfaden geleitet, bis dieser zum Leuchten kommt. Diese Lampen haben einen Farbwiedergabeindex (CRI) von 100, was bedeutet, dass Farben unter Glühlampenlicht genauso aussehen wie im natürlichen Sonnenlicht. Allerdings Glühbirnen wandeln nur etwa 10 % der Energie in sichtbares Licht um , wobei die restlichen 90 % als Wärme verloren gehen. Sie werden weitgehend zugunsten effizienterer Technologien abgeschafft.
Leuchtstofflampen
Leuchtstofflampen funktionieren, indem sie Quecksilberdampf anregen, der ultraviolettes Licht erzeugt, das dann eine Phosphorbeschichtung aktiviert, um sichtbares Licht auszusenden. Sie sind deutlich effizienter als Glühlampen – eine 32-W-T8-Leuchtstoffröhre erzeugt ungefähr die gleiche Lichtleistung wie eine 75-W-Glühlampe. Zu den gängigen Anwendungen gehören Büros, Schulen und Gewerbeflächen. Kompaktleuchtstofflampen (CFLs) brachten diese Technologie in Wohnumgebungen.
LED-Quellen (Light Emitting Diode).
Die LED-Technologie ist mittlerweile in nahezu allen Anwendungen die dominierende Lichtquelle. LEDs können Lichtausbeuten von über 200 Lumen pro Watt erreichen , im Vergleich zu etwa 15 lm/W bei Glühbirnen. Sie haben eine Betriebslebensdauer von 25.000 bis 100.000 Stunden, enthalten kein Quecksilber und sind in einem breiten Farbtemperaturbereich von warmen 2700 K bis zu tageslichtfarbenen 6500 K erhältlich. Eine Standard-LED-Glühbirne, die eine 60-W-Glühlampe ersetzt, verbraucht normalerweise nur 8–10 Watt.
Hochintensive Entladungsquellen (HID).
Zu den HID-Lampen gehören Metallhalogenid-, Hochdruck-Natrium- (HPS) und Quecksilberdampflampen. Diese werden vor allem in Außen- und Industrieumgebungen eingesetzt, wo eine hohe Lichtleistung über große Flächen erforderlich ist. Eine 400-W-Halogen-Metalldampflampe kann beispielsweise rund 36.000 Lumen erzeugen. HID-Quellen benötigen eine Aufwärmphase von mehreren Minuten, bevor sie ihre volle Helligkeit erreichen.
Die Leuchte: Unterbringung aller Beleuchtungsteile Zusammen
Die Leuchte – allgemein als Leuchte bezeichnet – ist die komplette Einheit, die die Lichtquelle zusammen mit allen zugehörigen Komponenten beherbergt und trägt. Das Design einer Leuchte hat direkten Einfluss auf die ästhetische und funktionale Leistung einer Beleuchtungsanlage.
Leuchten werden nach Montageart, Lichtverteilungsmuster und vorgesehener Umgebung klassifiziert. Zu den gängigen Montagearten gehören:
- Einbauleuchten – Einbau in Decken oder Wände für ein bündiges, unauffälliges Erscheinungsbild
- Aufputzleuchten — wird ohne Aussparung direkt auf einer Oberfläche befestigt
- Pendelleuchten — Mit einer Schnur, einem Stab oder einer Kette von der Decke aufgehängt
- Schienenbeleuchtungskörper — montiert auf einem elektrifizierten Gleis, was eine Neupositionierung ermöglicht
- Mast- oder Mastaufsatzleuchten — Wird im Außenbereich zur Flächenbeleuchtung verwendet
Das Leuchtengehäuse bietet außerdem mechanischen Schutz für die Lampe und die elektrischen Komponenten. In Außen- oder Industrieumgebungen bestimmen die IP-Schutzarten (Ingress Protection), wie gut die Leuchte Staub und Feuchtigkeit widersteht. Beispielsweise ist eine IP65-zertifizierte Leuchte vollständig staubdicht und gegen Strahlwasser geschützt, sodass sie für den Außenbereich geeignet ist.
Vorschaltgeräte und Treiber: Die Power-Management-Komponenten
Nicht alle Lichtquellen können direkt an eine Standardstromversorgung angeschlossen werden. Viele benötigen ein Gerät, das den zur Lampe fließenden elektrischen Strom reguliert. Bei diesen Geräten handelt es sich um das Vorschaltgerät (für Leuchtstoff- und HID-Lampen) und den Treiber (für LEDs).
Vorschaltgeräte für Leuchtstoff- und HID-Lampen
Ein Vorschaltgerät begrenzt und reguliert den Strom in Leuchtstoff- und HID-Stromkreisen. Ohne sie würden diese Lampen immer mehr Strom verbrauchen, bis sie ausfallen. Magnetische Vorschaltgeräte waren jahrzehntelang der Standard, wurden jedoch aufgrund ihrer höheren Effizienz, des geringeren Flimmerns und des geräuschlosen Betriebs weitgehend durch elektronische Vorschaltgeräte ersetzt. Elektronische Vorschaltgeräte für T8-Leuchtstofflampen arbeiten typischerweise mit Frequenzen von 20.000 Hz oder höher, wodurch das mit magnetischen Typen verbundene 100/120-Hz-Flimmern vollständig eliminiert wird.
LED-Treiber
Ein LED-Treiber wandelt die Wechselstromspannung in die Gleichspannung und den Gleichstrom um, die LEDs benötigen. LEDs reagieren sehr empfindlich auf Stromschwankungen — Selbst ein kleiner Überstrom kann die Lebensdauer erheblich verkürzen oder einen sofortigen Ausfall verursachen. Konstantstromtreiber sind der gebräuchlichste Typ und liefern unabhängig von Spannungsänderungen einen festen Strom (typischerweise 350 mA, 700 mA oder 1050 mA). Konstantspannungstreiber liefern eine feste Spannung (normalerweise 12 V oder 24 V Gleichstrom) und werden in Anwendungen wie LED-Streifenbeleuchtung verwendet. Dimmbare Treiber ermöglichen die Integration in Dimmsteuerungssysteme, was für viele moderne Installationen ein entscheidendes Merkmal ist.
Reflektoren: Die Lichtabgabe lenken und formen
Eine Lichtquelle allein strahlt Licht in alle Richtungen ab. Reflektoren lenken das Licht um und konzentrieren es auf den Zielbereich, wodurch die nutzbare Lichtleistung erheblich erhöht und die Effizienz verbessert wird. Die Geometrie und Oberflächenbeschaffenheit eines Reflektors bestimmen das Verteilungsmuster des Lichts.
Zu den gängigen Reflektorformen gehören:
- Parabolische Reflektoren — erzeugen einen schmalen, parallelen Lichtstrahl, ideal für Strahler und Flutlichter
- Elliptische Reflektoren — Konzentrieren Sie das Licht auf einen Brennpunkt, der in der Theater- und Displaybeleuchtung verwendet wird
- Spiegelnde (spiegelnde) Reflektoren — erzeugen scharfe, definierte Strahlen mit hoher Effizienz, aber potenzieller Blendung
- Matte oder diffuse Reflektoren – Streuen Sie das Licht breiter und reduzieren Sie so harte Schatten
Zu den Reflektormaterialien gehören poliertes Aluminium (Reflexionsvermögen von 85–95 %), silberbeschichtetes Aluminium (bis zu 98 % Reflexionsvermögen) und weiß lackierte Oberflächen (ca. 70–85 % Reflexionsvermögen). Die Wahl des Materials beeinflusst sowohl die Menge als auch die Qualität des reflektierten Lichts.
Linsen und Diffusoren: Kontrolle der Lichtqualität und -verteilung
Linsen und Diffusoren sind optische Komponenten, die vor der Lichtquelle platziert werden und die Art und Weise verändern, wie das Licht aus der Leuchte austritt. Sie dienen sowohl praktischen als auch ästhetischen Zwecken.
Linsen
Linsen brechen Licht, um seine Richtung und seinen Abstrahlwinkel zu ändern. Fresnel-Linsen, die häufig in der Theater- und Filmbeleuchtung verwendet werden, verwenden konzentrische Ringe, um einen Strahl mit weichen Kanten zu erzeugen und dabei leicht und dünn zu bleiben. Prismatische Linsen, die häufig in Büro- und Industrieleuchten verwendet werden, lenken das nach unten gerichtete Licht in eine breitere Verteilung um und verbessern so die Gleichmäßigkeit im gesamten Arbeitsbereich. Strahlformungslinsen für LED-Module ermöglichen die präzise Steuerung von Abstrahlwinkeln von nur 10° bis zu weiten 120°.
Diffusoren
Diffusoren streuen das Licht, um Blendung zu reduzieren und eine weichere, gleichmäßigere Beleuchtung zu erzeugen. Opale (milchig weiße) Diffusoren gehören zu den gebräuchlichsten und sorgen für ein gleichmäßiges, blendfreies Erscheinungsbild. Prismatische Diffusoren bieten eine höhere Lichtdurchlässigkeit als opale Diffusoren und verringern dennoch die direkte Sicht auf die Lichtquelle. Mikroprismatische Diffusoren sind eine raffinierte Version, die bis zu 92 % des Lichts durchlässt und gleichzeitig die Lampe effektiv vor Blicken schützt. Bei LED-Flächenleuchten sind Diffusoren von entscheidender Bedeutung, um die einzelnen LED-Punkte zu maskieren und eine glatte, gleichmäßige Oberfläche zu erzeugen.
Das Wohn- und Wärmemanagementsystem
Das Gehäuse einer Leuchte schützt interne Komponenten vor physischen Schäden und Umwelteinflüssen. Aber gerade bei LED-Beleuchtungen erfüllt das Gehäuse auch eine wichtige Funktion des Wärmemanagements. Hitze ist der Hauptfeind der LED-Leistung und Langlebigkeit.
Die LED-Sperrschichttemperatur – die Temperatur am Halbleiter selbst – wirkt sich direkt auf die Lichtausbeute und die Lebensdauer aus. Jeder Anstieg der Sperrschichttemperatur um 10 °C über den Nennwert hinaus kann die Lebensdauer der LED um etwa 50 % verkürzen. Zu den wirksamen Wärmemanagementstrategien gehören:
- Kühlkörper – Aluminiumlamellen oder -platten, die die Wärme von der LED leiten und ableiten
- Thermische Schnittstellenmaterialien (TIMs) – wärmeleitende Pasten oder Pads zwischen LED und Kühlkörper
- Metallkern-Leiterplatten (MCPCBs) — Leiterplatten mit einer Aluminium- oder Kupfer-Basisschicht, die die Wärme schnell verteilt
- Aktive Kühlventilatoren – Wird in Anwendungen mit sehr hoher Leistung verwendet, bei denen die passive Kühlung nicht ausreicht
Auch das Gehäusematerial spielt eine Rolle. Aluminiumdruckguss wird aufgrund seiner hervorragenden Wärmeleitfähigkeit (etwa 96–230 W/m·K je nach Legierung), seiner Haltbarkeit und seines relativ geringen Gewichts häufig verwendet. Polycarbonat und andere Kunststoffe werden für Anwendungen mit geringerer Leistung und minimalen thermischen Anforderungen verwendet.
Lichtsteuerungssysteme: Verwalten, wann und wie Licht funktioniert
Steuerungssysteme sind ein immer wichtigerer Bestandteil moderner Beleuchtung. Sie steuern, wann Lichter ein- und ausgeschaltet werden, mit welcher Intensität sie betrieben werden und wie sie auf Umgebungsbedingungen oder Benutzereingaben reagieren. Eine effektive Lichtsteuerung kann den Energieverbrauch um reduzieren 30 % bis 60 % im Vergleich zu unkontrollierten Systemen.
Dimmer
Dimmer reduzieren die einer Lampe zugeführte Spannung oder den Strom, um ihre Leistung zu verringern. Bei LED-Systemen sind Phasenanschnittdimmer (TRIAC-Dimmer) und 0–10-V-Analogdimmer die gebräuchlichsten Typen. Es ist wichtig, den Dimmertyp mit den Spezifikationen des LED-Treibers abzustimmen, da inkompatible Kombinationen zu Flackern, eingeschränktem Dimmbereich oder Lampenausfall führen. Ein hochwertiges LED-Dimmsystem sollte in der Lage sein, sanft von 100 % auf mindestens 1 % zu dimmen, ohne sichtbares Flimmern oder Rauschen.
Präsenz- und Bewegungssensoren
Präsenzmelder schalten das Licht bei Anwesenheitserkennung automatisch ein und nach einer definierten Zeit der Inaktivität aus. Passiv-Infrarot-Sensoren (PIR) erkennen Veränderungen der Infrarotstrahlung von sich bewegenden warmen Körpern. Ultraschallsensoren erkennen Bewegungen durch Schallwellenreflexion und sind daher in Räumen mit Hindernissen wirksam. Dual-Technologie-Sensoren kombinieren beide Methoden für eine höhere Genauigkeit. In gewerblichen Büros reduzieren Anwesenheitssensoren allein den Energieverbrauch der Beleuchtung typischerweise um 25–50 %.
Tageslichtnutzungssysteme
Diese Systeme verwenden Fotosensoren, um den Tageslichtpegel in der Umgebung zu messen und das elektrische Licht automatisch zu dimmen oder auszuschalten, wenn das natürliche Licht ausreichend ist. In einer nach Süden ausgerichteten Randzone eines Gewerbegebäudes kann die Tageslichtnutzung den Energieverbrauch der Beleuchtung während der Tageslichtstunden um 40–70 % senken.
Intelligente und vernetzte Lichtsteuerung
Moderne intelligente Beleuchtungssysteme ermöglichen die Programmierung, Überwachung und Einstellung einzelner Leuchten oder Gruppen aus der Ferne. Protokolle wie DALI (Digital Addressable Lighting Interface), DMX512 (wird in der Unterhaltungsbeleuchtung verwendet), Zigbee und Bluetooth Mesh ermöglichen eine ausgefeilte Szenenverwaltung und Energieberichterstattung. In großen kommerziellen Installationen liefern diese Systeme detaillierte Daten zu Nutzungsmustern und ermöglichen so eine kontinuierliche Optimierung.
Verkabelung und elektrische Komponenten
Hinter jeder Beleuchtungsanlage steht eine elektrische Infrastruktur, die Verkabelung, Anschlusskästen, Leistungsschalter und Transformatoren umfasst. Diese sind nicht immer sichtbar, aber ihre Spezifikation wirkt sich direkt auf Sicherheit und Leistung aus.
Niederspannungs-LED-Systeme, insbesondere solche, die mit 12 V oder 24 V Gleichstrom betrieben werden, erfordern einen entsprechenden Transformator oder ein Netzteil, um die Netzspannung zu reduzieren. Der Drahtquerschnitt muss korrekt angegeben werden, um die Stromlast ohne übermäßigen Spannungsabfall zu bewältigen. Beispielsweise kann in einem 24-V-LED-System mit einer Last von 50 Watt auf 10 Metern die Verwendung eines zu kleinen Kabels (z. B. 0,5 mm²) zu einem Spannungsabfall von mehr als 2 V führen, was die LED-Helligkeit sichtbar verringert und möglicherweise zu Farbinkonsistenzen führt.
Der Stromkreisschutz in Form von Sicherungen oder Leistungsschaltern verhindert Schäden durch Überlastung oder Kurzschluss. An nassen oder feuchten Orten sind Fehlerstromschutzschalter (FI-Schutzschalter) erforderlich, um einen Stromschlag zu verhindern.

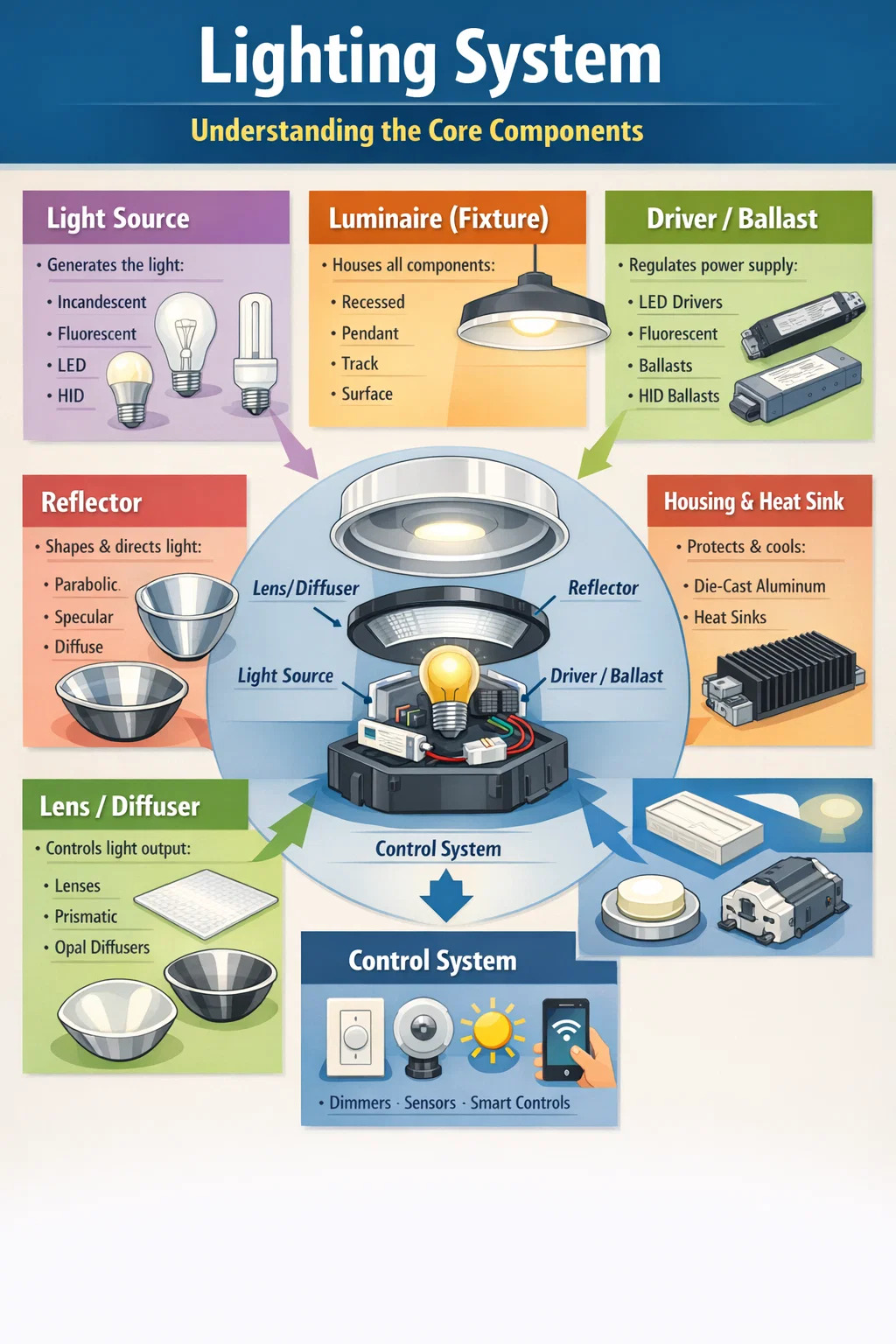

Wichtige Beleuchtungsteile im Vergleich: Eine Referenzübersicht
| Komponente | Primäre Funktion | Gängige Materialien/Typen | Schlüsselspezifikation |
|---|---|---|---|
| Lichtquelle | Erzeugen Sie sichtbares Licht | LED, Leuchtstofflampe, HID, Glühlampe | Lumen, Wattzahl, CCT, CRI |
| Leuchte | Unterbringung und Unterstützung aller Teile | Einbauleuchte, Pendelleuchte, Schienenleuchte, Aufbauleuchte | IP-Schutzart, Montageart |
| Ballast/Treiber | Stromversorgung regulieren | Elektronisches Vorschaltgerät, Konstantstrom-LED-Treiber | Ausgangsstrom/-spannung, Dimmkompatibilität |
| Reflektor | Direktes und konzentriertes Licht | Poliertes Aluminium, silberbeschichtet, weiße Farbe | Reflexionsgrad %, Abstrahlwinkel |
| Linse/Diffusor | Ändern Sie die Lichtverteilung und reduzieren Sie Blendung | Fresnel, prismatisch, opal, mikroprismatisch | Lichtdurchlässigkeit %, Strahlausbreitung |
| Gehäuse/Kühlkörper | Komponenten schützen, Hitze verwalten | Aluminiumdruckguss, Polycarbonat | Wärmeleitfähigkeit, IP-Schutzart |
| Kontrollsystem | Verwalten Sie die Lichtleistung und -planung | Dimmer, Präsenzmelder, DALI, Zigbee | Dimmbereich, Protokollkompatibilität |
Farbtemperatur und Farbwiedergabe: Leistungsmetriken, die die Lichtqualität definieren
Obwohl es sich nicht um physische Komponenten im gleichen Sinne handelt, sind Farbtemperatur und Farbwiedergabeindex (CRI) grundlegende Spezifikationen, die an die Lichtquelle gebunden sind und bestimmen, wie ein Raum unter einem bestimmten Beleuchtungssystem aussieht und sich anfühlt.
Farbtemperatur (CCT)
Die in Kelvin (K) gemessene Farbtemperatur beschreibt die scheinbare Wärme oder Kühle von weißem Licht. Warmweiß (2700K–3000K) schafft eine gemütliche, entspannende Atmosphäre, die für Schlafzimmer und Restaurants geeignet ist. Neutralweiß (3500K–4000K) ist in Büros und im Einzelhandel üblich. Kühles Tageslicht (5000K–6500K) fördert die Aufmerksamkeit und wird in aufgabenintensiven Umgebungen wie Laboren oder Werkstätten eingesetzt. Die falsche Farbtemperatur für eine bestimmte Anwendung kann dazu führen, dass sich Räume unwohl fühlen oder die Produktivität verringert wird.
Farbwiedergabeindex (CRI)
Der CRI misst auf einer Skala von 0 bis 100, wie genau eine Lichtquelle Farben im Vergleich zu einer Referenzlichtquelle wiedergibt. Ein CRI von 80 gilt als akzeptabler Mindestwert für die meisten kommerziellen Anwendungen CRI 90 wird für den Einzelhandel, Galerien, medizinische Einrichtungen und überall dort empfohlen, wo Farbgenauigkeit von entscheidender Bedeutung ist. LEDs mit hohem CRI sind erhältlich, allerdings in der Regel zu höheren Kosten und manchmal mit etwas geringerer Effizienz als ihre Gegenstücke mit niedrigerem CRI.
Wie Beleuchtungsteile in einem Gesamtsystem zusammenarbeiten
Das Verständnis einzelner Komponenten ist wertvoll, aber die tatsächliche Leistung einer Beleuchtungsanlage hängt davon ab, wie gut diese Teile zusammenarbeiten. Ein hochwertiger LED-Chip gepaart mit einem schlecht konzipierten Treiber wird eine unterdurchschnittliche Leistung erbringen. Ein gut spezifizierter Reflektor gepaart mit einer falsch abgestimmten Linse kann unerwünschte Artefakte erzeugen. Und selbst die beste Leuchte liefert schlechte Ergebnisse, wenn die Steuerung nicht kompatibel ist oder das Thermomanagement unzureichend ist.
Betrachten Sie zum Beispiel ein Bekleidungseinzelhandelsgeschäft. Ziel ist es, Kleidungsstücke lebendig und ansprechend aussehen zu lassen. Das ideale System könnte Folgendes umfassen:
- Eine LED-Quelle mit hohem CRI (CRI 95) bei 3000 K, um Stofffarben präzise mit einem warmen, einladenden Farbton wiederzugeben
- Ein Reflektor mit einem Abstrahlwinkel von 25–35°, um das Licht auf Warenpräsentationen zu konzentrieren, ohne dass es auf Wände fällt
- Ein Konstantstrom-LED-Treiber mit 0–10-V-Dimmfunktion, um Stimmungsanpassungen im Laufe des Tages zu ermöglichen
- Eine an einem Deckenraster montierte Schienenleuchte ermöglicht eine flexible Neupositionierung bei sich ändernden Warenanordnungen
- Ein Tageslichtsensor in der Nähe von Schaufenstern, um den Energieverbrauch zu senken, wenn das natürliche Licht ausreichend ist
Jede Komponente wurde so ausgewählt, dass sie der gesamten Designabsicht entspricht. Wenn Sie eine davon ändern – beispielsweise den Ersatz einer Quelle mit einem CRI 80, um Kosten zu sparen – verschlechtert sich das Endergebnis auf eine Art und Weise, die sich auf das Kundenerlebnis und möglicherweise auf die Verkaufsleistung auswirkt.
Dieses Systemdenken ist es, was eine funktionale Beleuchtungsinstallation von einer hervorragenden unterscheidet. Unabhängig davon, ob Sie für einen einzelnen Raum oder ein ganzes Gebäude spezifizieren, ist die Bewertung jedes Beleuchtungsteils anhand der Anforderungen des Raums – und die Bestätigung der Kompatibilität zwischen den Komponenten – die Grundlage für ein gutes Lichtdesign.
